Cube20
I/O systém pre rozvodnú skriňu

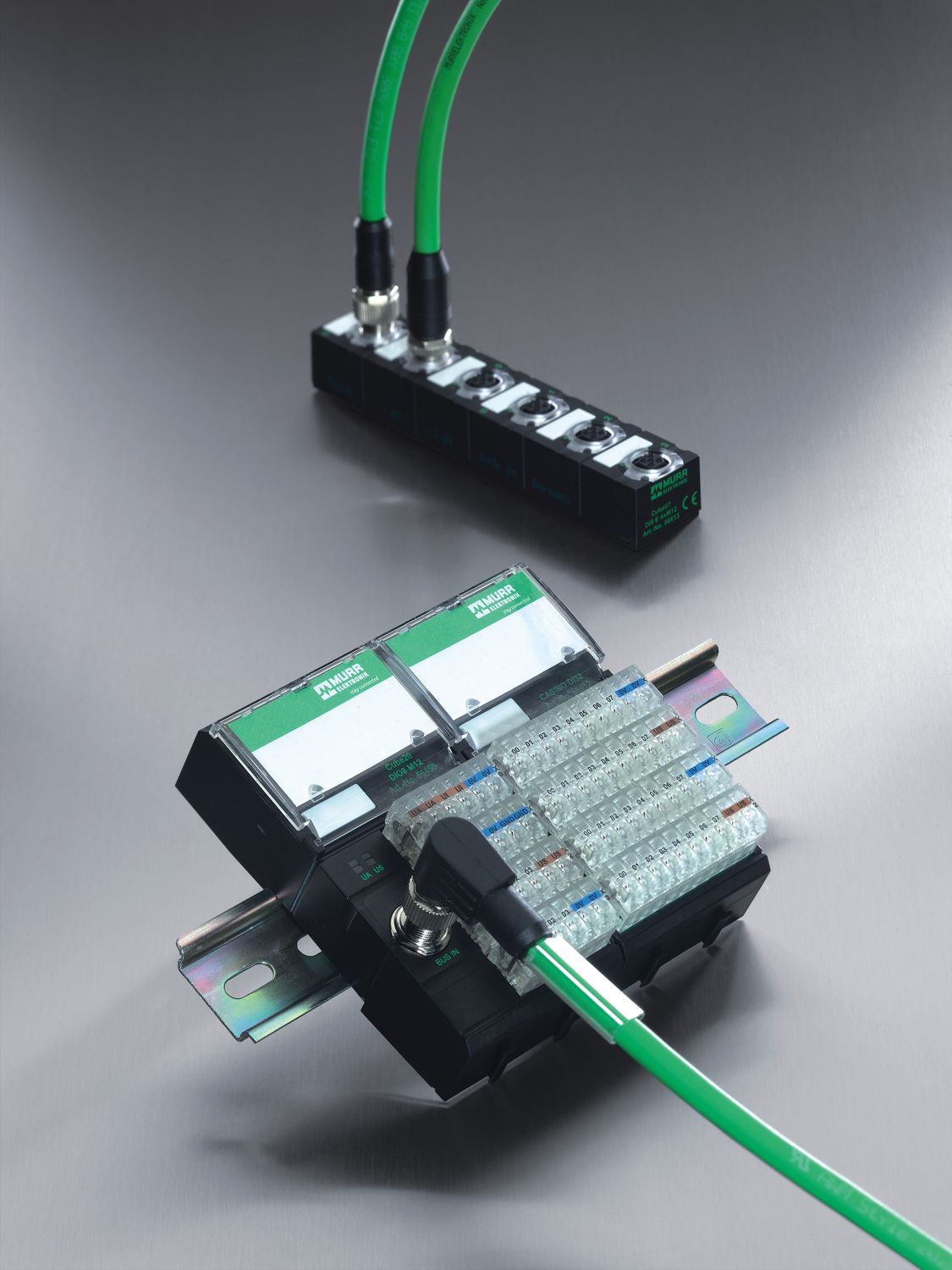

![[Translate to Slovakia: Slovak [sk_SK]:] Murrelektronik Cube 20 - Fieldbus in the Cabinet with a bridge to the Field](/fileadmin/_processed_/8/a/csm_cube20_gallery_1_1358e60298.jpg "Systém Cube 20 od spoločnosti Murrelektronik")

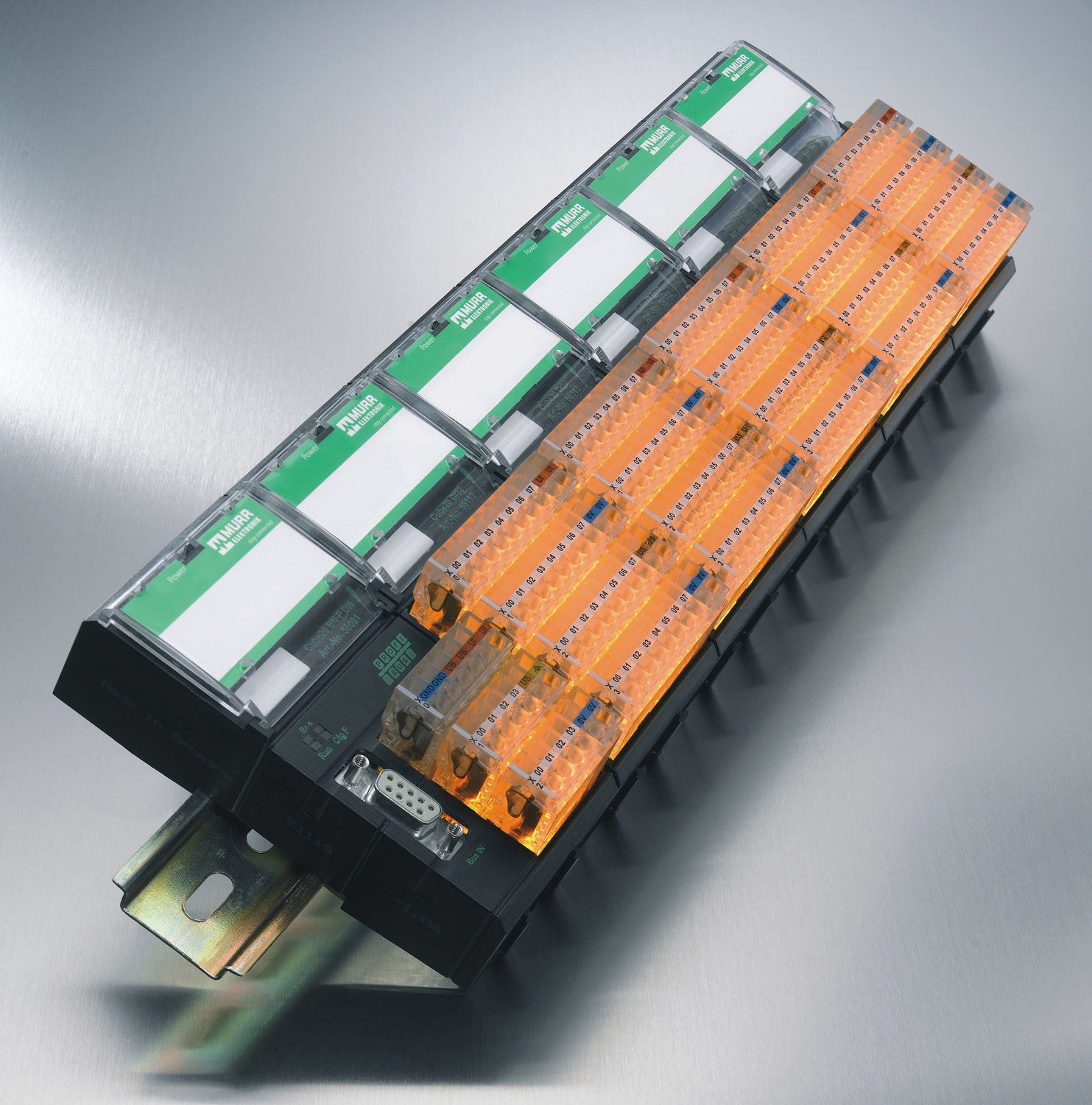

![[Translate to Slovakia: Slovak [sk_SK]:] Cube20 is a centralized IP20 I/O station with modular function modules](/fileadmin/_processed_/4/5/csm_cube20_gallery_2_72a899bb08.jpg "Systém Cube 20 od spoločnosti Murrelektronik")

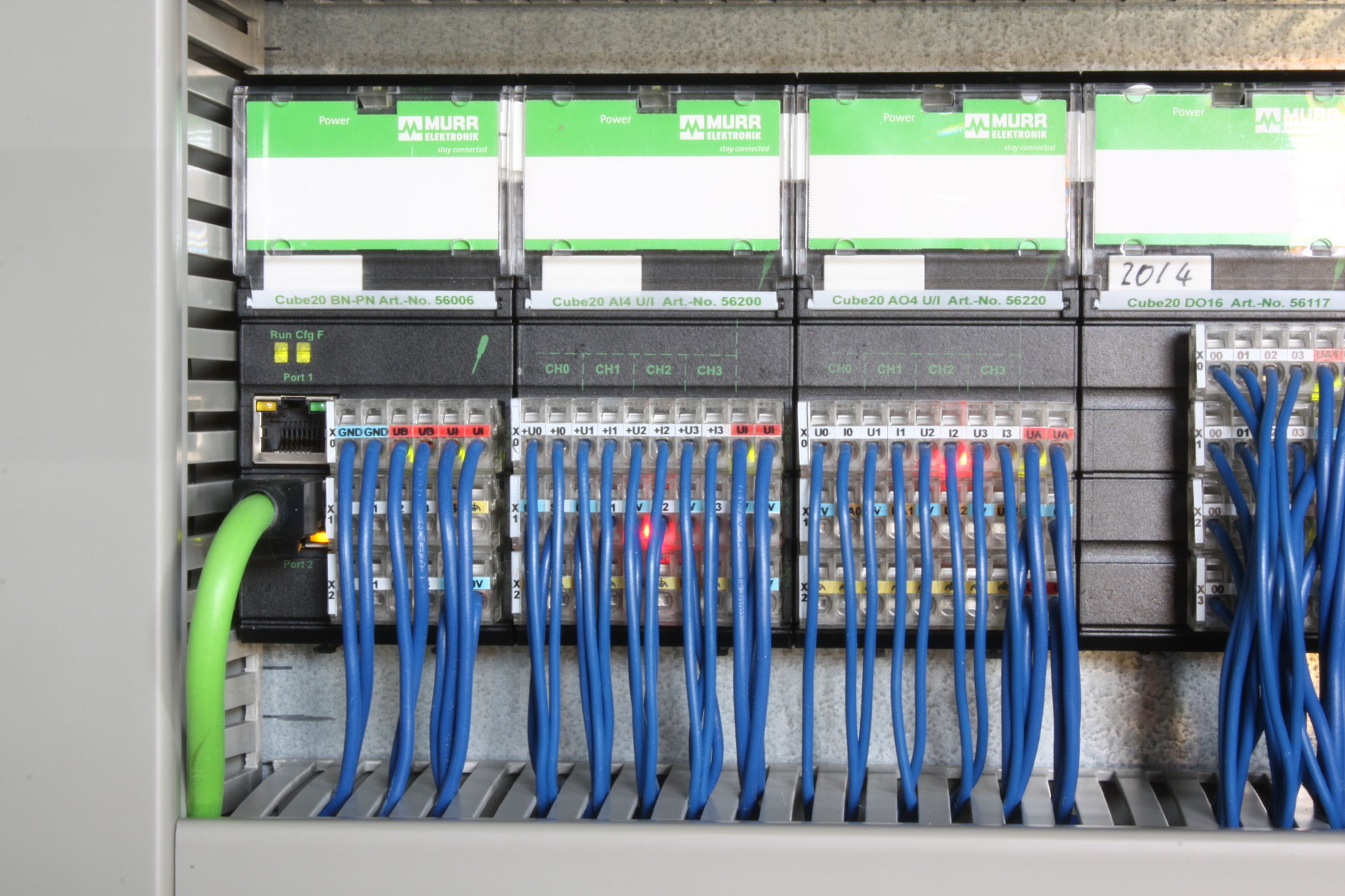

![[Translate to Slovakia: Slovak [sk_SK]:] Cube20 in use](/fileadmin/_processed_/5/9/csm_cube20_gallery_3_2c7e202192.jpg "Systém Cube 20 od spoločnosti Murrelektronik")
![[Translate to Slovakia: Slovak [sk_SK]:] Cube20 in use](/fileadmin/_processed_/b/b/csm_cube20_gallery_4_26a4d4206e.jpg "Systém Cube 20 od spoločnosti Murrelektronik")
488 I/O bodov na 90 centimetroch
Cube20 je modulárna I/O stanica zbernice pre rozvodnú skriňu, ktorá sa dá prevádzkovať v spojení s Cube67. Kompaktné moduly s vysokým počtom pripojenia až 32 kanálov výrazne znižujú náročnosť manipulácie v rozvodnej skrini. Až do 488 I/O bodov na len 90 centimetroch šetrí miesto v rozvodnej skrini.
Zbernica v rozvodnej skrini s dverami do poľa
- Komponenty rozhrania pre prechod na Cube67
- bezúdržbové bezskrutkové svorky
- rôzne potenciálové skupiny vďaka galvanickému oddeleniu
- priehľadné pripojovacie svorky s LED na jednoduchú lokalizáciu chýb
- až do 15 modulov s len jednou uzlovou adresou
- až do 10 metrov dĺžky vetvy pre moduly Cube67
Jeden koncept pre všetky varianty
Často sa stroje a zariadenia líšia len vo svojich voliteľných doplnkoch. V prípade Machine Option Management (MOM) sa projektovanie hardvéru a softvéru vykonáva len raz na báze štandardizovanej maximálnej konfigurácie. Na reálnom stroji sa potom aktivujú iba komponenty, ktoré sú skutočne prítomné. To uľahčuje uvedenie do prevádzky.
Minimálne požiadavky na inžiniering
Pri použití zodpovedajúceho zbernicového uzla sa inštalačné koncepty na báze Cube20 a Cube67 dajú bez problémov integrovať do nadradených zbernicových systémov. Inžinierska náročnosť je nízka, pretože I/O periféria za zbernicovým uzlom môže byť navrhnutá rovnako vo všetkých strojoch a zariadeniach.
