SOLID67

Zmena protokolu obratom ruky

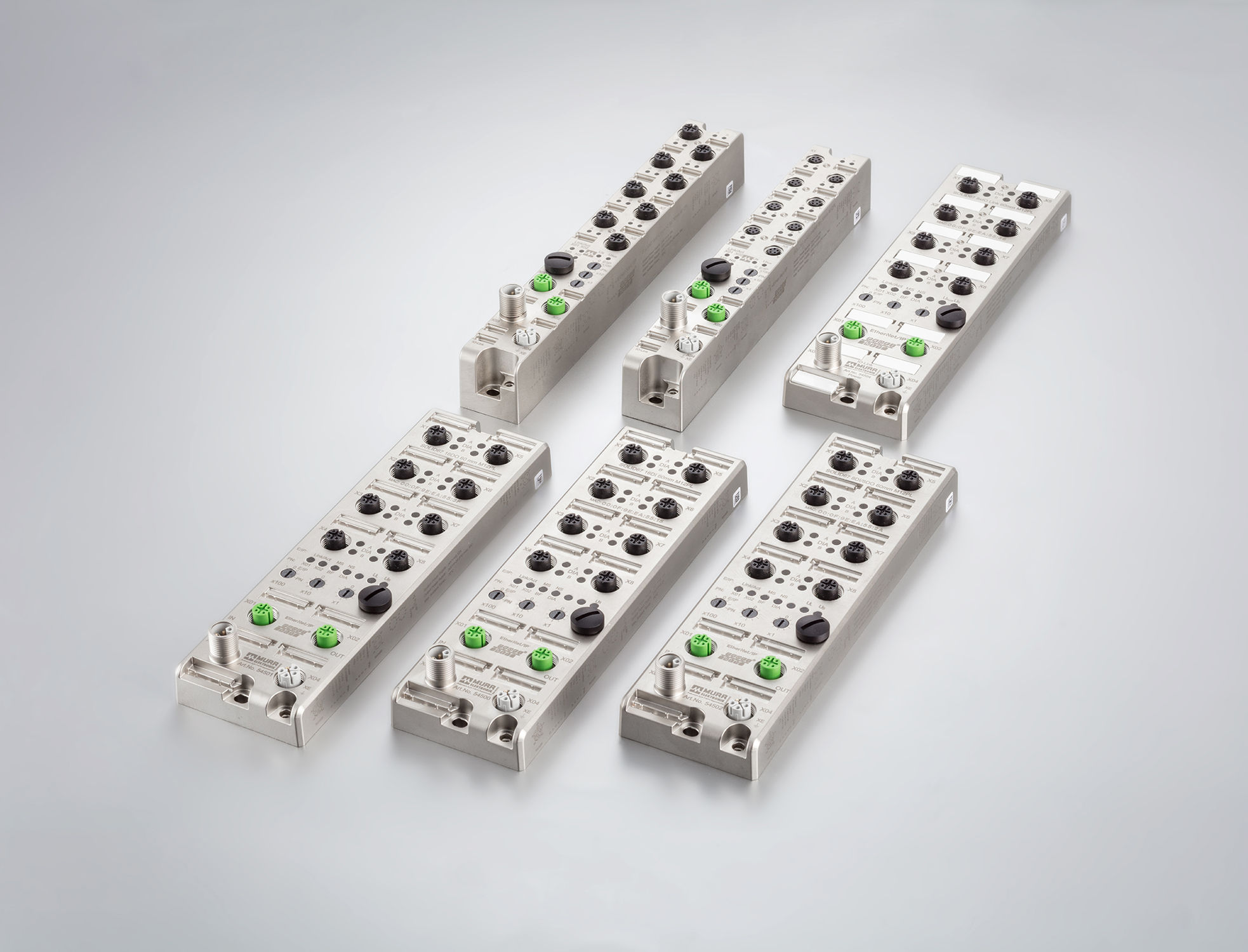

SOLID67 sú kompaktné moduly I/O od spoločnosti Murrelektronik. Zjednodušujú poľnú inštaláciu a obzvlášť atraktívne sú pre aplikácie technológie IO-Link pri komunikácii so snímačmi a akčnými členmi. Poskytujú možnosť využitia až ôsmich zásuvných miest IO-Link v bezprostrednej blízkosti procesov, do systému však integrujú perfektne aj klasické vstupy a výstupy (I/O).

Vďaka kompletnému zapuzdreniu a pôsobivým hodnotám SWING-SHOCK (15 a 50 G) sú tieto moduly pripravené na použitie v drsných priemyselných podmienkach – a síce v rozsahu teplôt od –20 do +70 °C. To otvára dvere do početných aplikácií. Rozsiahle možnosti diagnostiky modulov, prostredníctvom riadiaceho systému alebo integrovaného webového servera, zjednodušujú hľadanie chýb.

  • krátke I/O-vedenia k aktívnym prvkom a senzorom
  • konektorové pripojenia
  • zabraňuje chybám pri kábeláži
  • rozsiahle možnosti diagnostiky
  • nachádzať chyby namiesto hľadať
  • odolný vďaka kovovej skrini a robustnému vyhotoveniu
  • najvyššia odolnosť voči rázovému a vibračnému zaťaženiu
  • vhodné na pripojenie prístrojov IO-Link
Druh ochrany IP67
Robustná mechanika
Minimalizácia priestorových požiadaviek
Využitie všetkých zásuvných miest
Cielené vypnutie
Zjednodušenie skladových zásob
Skrátenie doby inštalácie
Piktogram triedy ochrany IP spoločnosti Murrelektronik
Rezistentné voči vplyvom okolitého prostredia

Komponenty sú prachotesné, chránené pred dotykom a chránené proti krátkodobému ponoreniu (30 minút pri hĺbke vody jeden meter).

Povrchovo zušľachtené teleso a kompletné zapuzdrenie

Teleso z tlakovo liateho zinku pozostáva z jedného kusa a je povrchovo zušľachtené. Odoláva iskrám vznikajúcim pri zváraní a zodpovedá požiadavkám druhu ochrany IP67. Dá sa preto používať aj v náročnom priemyselnom prostredí. Vďaka svojmu kompletnému zapuzdreniu je tento modul odolný voči vibračnému zaťaženiu (vibrácie 15 g, rázy 60 g).

Piktogram požiadaviek na minimalizáciu priestoru spoločnosti Murrelektronik
Minimalizácia priestorových požiadaviek

S konštrukčnou šírkou len 30 milimetrov sú úzke varianty I/O-Link modulov SOLID67 vhodné na umiestnenie do inštalácií s obmedzenými priestorovými možnosťami. Moduly možno umiestniť do bezprostrednej blízkosti procesov, vďaka čomu na pripojenie senzorov a aktívnych prvkov stačia minimálne pripojovacie vedenia.

Piktogram využitia všetkých zásuviek spoločnosti Murrelektronik
Využitie všetkých zásuvných miest

Zásuvné miesta (Pin 4) Master modulov IO-Link sú dimenzované multifunkčne; ich použitie je možné pre senzory a aktívne prvky technológie IO-Link, dajú sa však parametrizovať aj ako klasický vstup a výstup. Jediný modul stačí na zhromažďovanie signálov najrôznejšieho druhu.

Reakcia na skraty

V prípade, ak na niektorom vstupe alebo výstupe dôjde k skratu, netreba odpájať celý modul. Stačí deaktivovať postihnuté zásuvné miesto pri vstupoch, resp. kanál pri výstupoch. Susedné zásuvné miesta, resp. kanály zostávajú aktívne. Červené svetelné LED diódy signalizujúce chyby, príslušné hlásenie sa vyšle tiež do riadiaceho systému.

Piktogram zjednodušenia skladovania spoločnosti Murrelektronik
Zjednodušenie skladových zásob

Moduly SOLID67 sú multiprotokolové moduly podporujúce ProfiNet a EtherNet/IP. V závislosti od koncepcie ovládania stačí jednoducho prepnúť spínač priamo na module. Redukuje sa tým rôznorodosť variantov, v rezerve treba mať menej rôznych modulov.

Piktogram kratších časov inštalácie spoločnosti Murrelektronik
Skrátenie doby inštalácie

Kompaktné silové napájacie káble M12-Power (L kódovanie) sú mimoriadne zaťažiteľné prúdom, sú schopné prenášať až 16 A. Napájanie prúdom je možné viesť cez viaceré moduly. Zjednodušuje sa tým inštalácia a redukujú káblové trasy. PI (používateľská organizácia pre Profibus a ProfiNet) považuje L kódované M12 za budúci štandard pre silové konektory.
