Decentralizačné riešenia pre kompaktné skladové systémy

Väčšia efektívnosť, menej káblov: Ako MVK Fusion zjednodušuje skladovacie zariadenia

So systémom MVK Fusion od spoločnosti Murrelektronik prekonala spoločnosť Ferall hranice bežnej kabeláže a zaviedla pokrokovú diagnostiku, ako aj centralizované bezpečnostné riadenie. Výsledok? Menej kabeláže, rýchlejšie časy inštalácie a presná diagnostika pre bezpečnejšie a efektívnejšie kompaktné sklady.

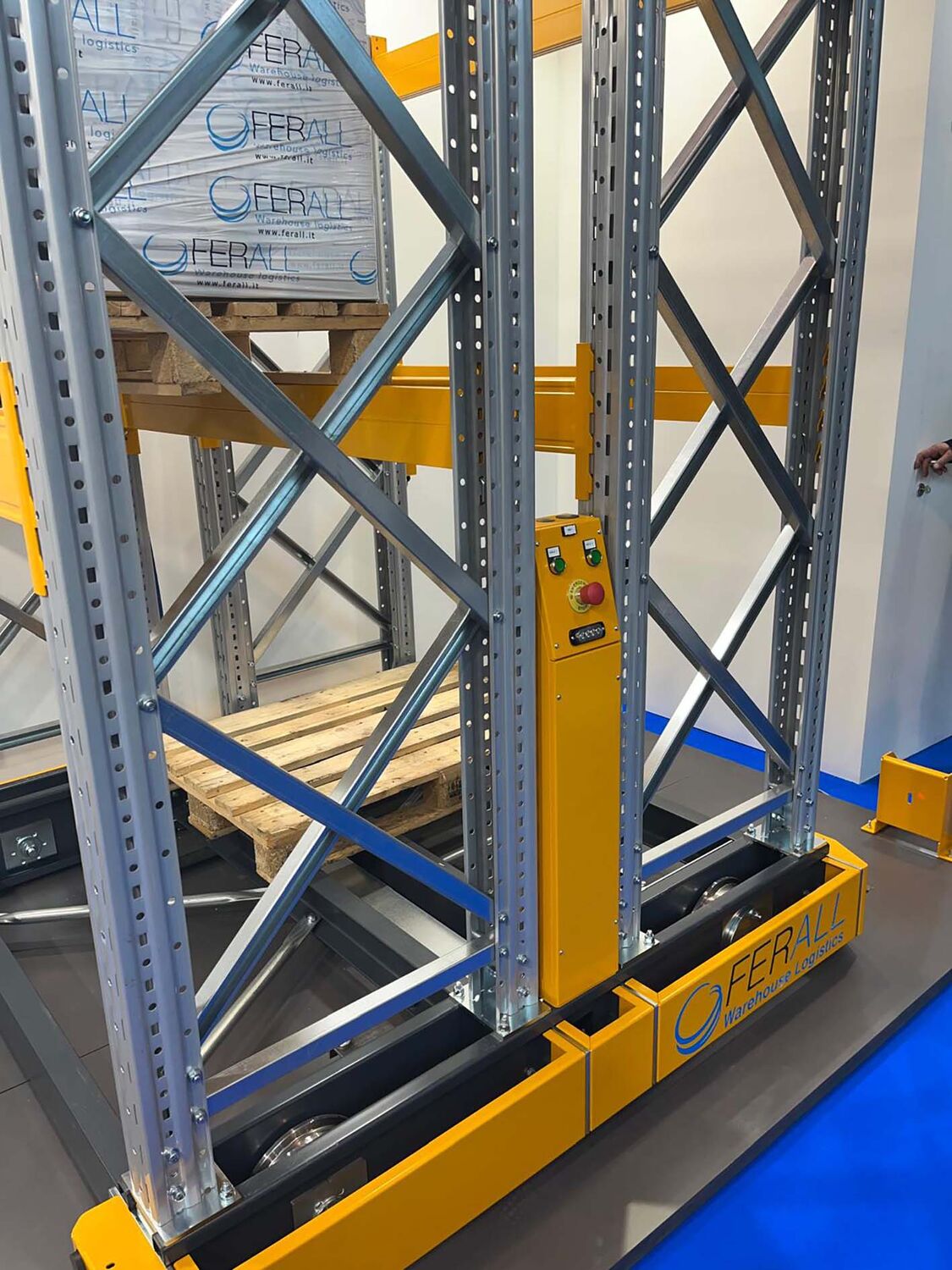

Talianska spoločnosť Ferall vyvíja, vyrába a inštaluje viac ako 30 rokov kompaktné skladovacie systémy, ktoré prostredníctvom inteligentného využitia priestoru zvyšujú kapacitu veľkých regálových zariadení. So sídlom v Pessano con Bornago pri Mailande je spoločnosť Ferall špecializovaná na výrobu podvozkov, ktoré sa dajú flexibilne kombinovať so štandardnými regálmi, konzolovými regálmi alebo individuálnymi špeciálnymi riešeniami, ako sú koše a chladiace boxy. Každý podvozok sa presne prispôsobí príslušnému typu regála a požiadavkám zákazníka. V sklade s ôsmymi pevnými radmi regálov sa dá prostredníctvom mobilných systémov dostupný priestor takmer zdvojnásobiť – koncept, ktorý je vhodný nielen pre novostavby, ale aj pre modernizáciu existujúcich zariadení.

Bezpečné systémy s vysokými nákladmi na kabeláž

Zhustené skladovacie systémy od spoločnosti Ferall sa vyznačujú vysokou bezpečnostnou úrovňou a spĺňajú všetky platné predpisy. Disponujú rôznymi ovládacími a rozpoznávacími systémami, ktoré zaručujú bezpečnú prevádzku – napríklad snímače na rozpoznanie osôb na chodbách a okrajových oblastiach (ochrana proti stlačeniu), ako aj systémy na ochranu proti prevráteniu pre podvozky. Veľké množstvo týchto snímačov sa musí spoľahlivo riadiť a napájať energiou. Z toho vyplývajú vysoké náklady na kabeláž s početnými vedeniami a prierezmi dimenzovanými na veľký rozmer. K tomu sa pridá potreba miesta pre rozsiahlu techniku skriňových rozvádzačov, v ktorej sú umiestnené svorkovnice, odbočkové zásuvky, elektrické zariadenia a riadenia PLC. Na zredukovanie tejto zložitosti a efektívnejšie stvárnenie signálových, ako aj prúdových spojení medzi skriňovým rozvádzačom a regálmi hľadala spoločnosť Ferall vhodné riešenie.

Prvé kroky k zefektívneniu

Cesta k „zefektívneniu“ elektriky začala v roku 2021, keď spoločnosť Ferall prizvala spoločnosť Murrelektronik ako špecialistu na decentralizáciu a riešenia „Zero Cabinet“. Doterajšia kabeláž predstavovala centrálnu výzvu. Počet signálov bol ustavične obmedzený a pre nové špeciálne použitia sa museli položiť nové vedenia. To viedlo k drahším výrobným testom, väčším ovládacím panelom a dlhším časom inštalácie.

Decentrálne riešenie s MVK Fusion

Technológia „Zero-Cabinet“ od spoločnosti Murrelektronik sa ukázala ako presná odpoveď na požiadavky spoločnosti Ferall. Navrhnuté bolo riešenie IP67, pri ktorom sa pre každý podvozok používa modul MVK Fusion s pripojeným rozbočovačom IO-Link. Systém kabeláže IP67 zvyšuje bezpečnostnú úroveň a zároveň zjednodušuje správu signálov. Všestranne konfigurovateľný modul MVK Fusion kombinuje štandardné I/O a IO-Link v jednom zariadení a zároveň integruje bezpečnostné funkcie. Riadenie signálov a bezpečnostné aspekty sa tak dajú realizovať v kompaktnom, efektívnom riešení.

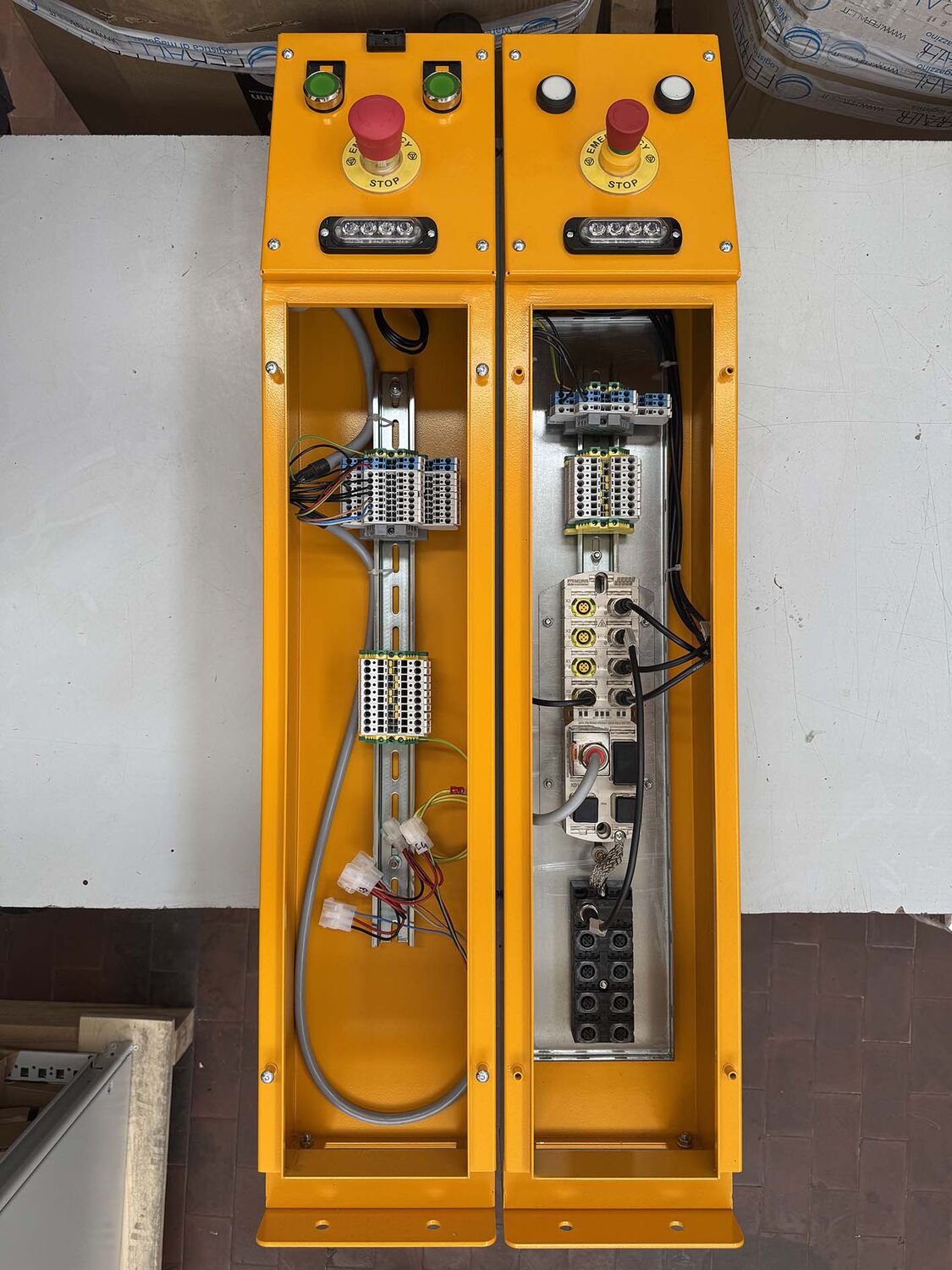

Modul MVK Fusion funguje ako centrálna jednotka, v ktorej sa zhromažďujú všetky informácie každého podvozku. Na tento modul je pripojený rozbočovač IO-Link na záznam signálov svetelných závor a snímačov, ovládacích tlačidiel, ako aj signálnych svetiel (Comlight).

Na splnenie bezpečnostných požiadaviek sa dodatočne pripoja tlačidlá núdzového vypnutia a resetovania, ako aj bezpečnostné svetelné závory. Na rozdiel od bežnej kabeláže potrebuje každý podvozok len dve vedenia: jedno na komunikáciu PROFINET a jedno na napájanie (24 voltov). Tým sa výrazne znížia náklady na kabeláž v rámci podvozka. Dátová sieť PROFINET pozostáva z toľkých vedení, koľko je k dispozícii podvozkov, pričom sa vždy vloží jeden prepínač IP67 pred priamym spojením k skriňovému rozvádzaču, aby sa zabezpečil spoľahlivý prenos údajov.

Výkonná diagnostika a úspora miesta

Vďaka modulárnemu systému zo zbernicových modulov, rozbočovačov a technológie IO-Link mohla spoločnosť Ferall prekonať hranice bežnej kabeláže a výrazne zvýšiť množstvo použiteľných signálov. Rozhodujúca výhoda spočíva v rozšírených diagnostických možnostiach: Chyby sa teraz dajú rýchlejšie rozpoznať a presnejšie lokalizovať – nielen vizuálne, ale aj na úrovni PLC. Je tak možné efektívne odstrániť poruchy a zvýšiť disponibilitu zariadenia.

Decentrálna inštalácia sa pozitívne prejaví aj na skriňovom rozvádzači. Pre zariadenie so šiestimi podvozkami bol predtým potrebný veľký skriňový rozvádzač, aby sa do neho zmestili digitálne I/O karty, bezpečnostné moduly, svorkovnice a viacžilové prívodné vedenia. S novým riešením – inštalovaným pre systém so 17 podvozkami – bolo možné skriňový rozvádzač zmenšiť o viac ako 60 percent. Vo vnútri zostala iba svorkovnica na výkonové napájanie a digitálne I/O pre samotný skriňový rozvádzač. Úlohy doterajších bezpečnostných modulov teraz preberá modul MVK Fusion priamo na podvozku.

Aj uvedenie do prevádzky je výrazne efektívnejšie. Bezpečnostné funkcie sú riadené kompletne cez bezpečnostné PLC, nie cez elektromechanické zariadenia. Položenie nízkonapäťových káblov, ktoré predtým trvalo tri dni, je dnes vybavené maximálne za jeden deň. Okrem toho sa dal zjednodušiť prenos signálov: Namiesto doterajších 18 signálnych káblov na podvozok teraz stačí jediný eternetový kábel.

Úspešné zefektívnenie– pripravené na budúcnosť

Decentralizačnú technológiu od spoločnosti Murrelektronik je možné bez problémov použiť aj pre komplexné, mobilné zariadenia, ako sú tie od spoločnosti Ferall. Vďaka použitiu modulu MVK Fusion v kombinácii s predbežnou kabelážou bolo možné výrazne redukovať počet spojení a zároveň sa umožnila rozsiahla diagnostika. S úspešne realizovaným zefektívnením regálových systémov spoločnosti Ferall a Murrelektronik vytvorili solídny základ pre budúce projekty, ktoré plánujú ešte väčší počet podvozkov na sklad.
